Stabile prozesse durch regelmäßige Überwachung und prüfung
Die Advanced Testbench FSKB: Präzision in der Qualitätssicherung

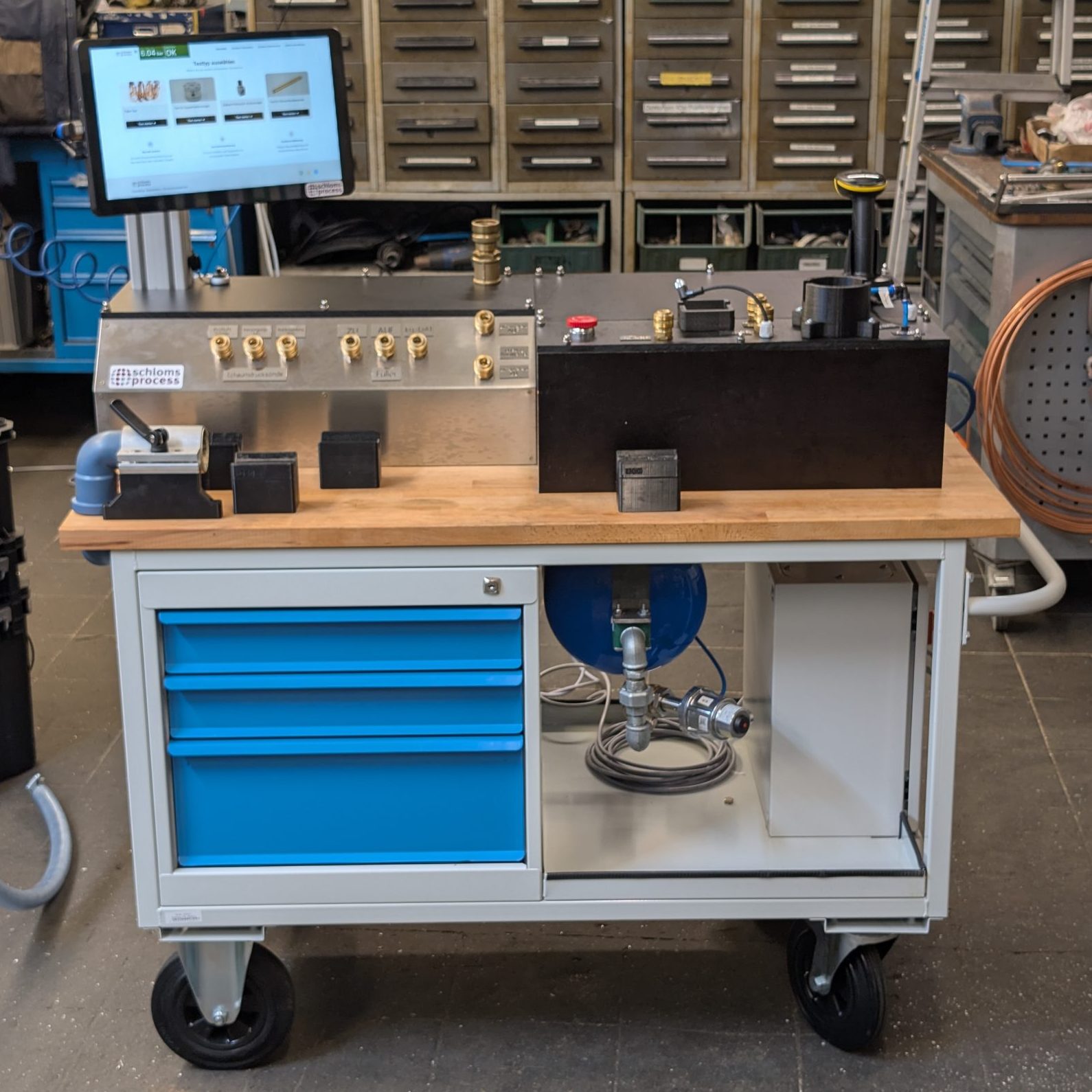

Die Advanced Testbench ist eine mobile Prüfstation zur umfassenden Funktions- und Dichtigkeitsprüfung von Schlüsselkomponenten wie Füller oder Schaumdrucksonden sowie der Regeltechnik in Kurtz- und Behl-Maschinen. Steigern Sie Ihre Anlageneffizienz durch proaktive Wartung und exakte Kalibrierung.
Kernfunktionen im Überblick
1. Ventil- & Reglerprüfung
Prüfen Sie die Herzstücke Ihrer Druckregelung unter Realbedingungen.
-
Vordruckregler: Simulation und Abgleich von Soll- und Ist-Werten über ein baugleiches elektronisches Proportional-Regelventil („Sentronic D“).
-
Doppelmembranregler: Automatisierte Prüfung der Druckregelung mit Simulation des Maschinenventils über einen Druckbehälter.
2. Umfassender Füller-Check (2- & 3-Schlauch-Modelle)
Sichern Sie die Performance Ihrer Füller durch detaillierte Leistungsanalysen.
-
Leistungsprüfung: Messung der Saugleistung (Venturieffekt) via Luftmengenmesser im Vergleich zu Referenzwerten.
-
Dichtigkeitsanalyse: Mehrstufige Prüfung von Pinolendichtung, Kolbendichtung und Pinolenstangendichtung.
-
Funktionstest: Überprüfung der grundlegenden Öffnungs- und Schließzyklen sowie der Injektionsluft.
3. Schaumdrucksonden-Service
Präzise Kalibrierung für exakte Messergebnisse im Prozess.
-
Prüfung: Beaufschlagung der Schaumdrucksonde mit definierten Druckstufen zur Kontrolle der Messpräzision.
-
Kalibrierung: Geführtes Programm zur Einstellung der Basiswerte und Abgleich der Sensitivität.
Highlights & Ausstattung
-
Smart Scanning: Schnelle Erfassung von Komponenten via QR-Code oder manueller ID für eine lückenlose Prüfhistorie.
-
Intuitive Software: Grafische Auswertung der Ergebnisse mit direkter i.O. / n.i.O. Bewertung (Grenzwerte individuell anpassbar).
-
Plug & Play: Vorinstalliert auf einer fahrbaren Werkbank. Benötigt lediglich 230V und 7 bar Druckluft.
-

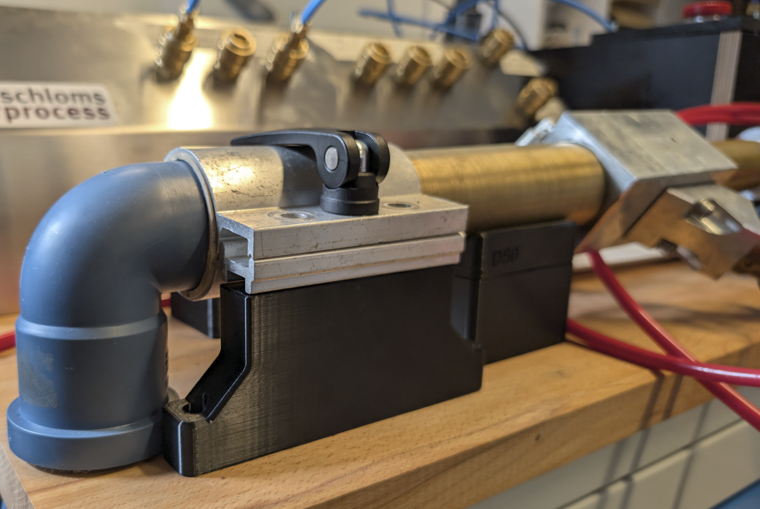

Flexibilität: Schnellspannsystem für Füller und Adapter für verschiedene Durchmesser (D30, D42, D50) inklusive.
-
Zukunftssicher: Neue Komponenten (andere Hersteller oder Typen) können jederzeit über die Software eingelernt werden.
Anwendungsbereiche
Diese mobile Werkbank eignet sich hervorragend für die Überwachung der Komponenten in einem Partikelschaumbetrieb mit Behl- und oder Kurtz Maschinen, die auf die Regeltechnik mittels Proportinal-Regelventil und Doppelmembranregler setzen. Aber auch für die Überwachung von Füllern und Schaumdrucksonden ohne die Maschinen-Regeltechnik kann unsere Werkbank konfiguriert werden.
Technische Spezifikationen
| Merkmal | Spezifikation |
| Anschlüsse | 230V Strom / ½” Druckluft (7 bar) |
| Prüfmedium | Druckluft |
| Steuerung | Eingabe über 15″ Touchscreen |
| Mobilität | Fahrbares Werkbanksystem |
| Zubehör | QR-Scanner, Adapter-Set, Schalldämpfung |
Benutzeroberfläche im Fokus
Wichtige Funktionen
Entdecken Sie die herausragenden Merkmale unserer Advanced Testbench, die speziell für die Optimierung von Produktionsprozessen entwickelt wurde.
Modulare Bauweise
Ermöglicht eine flexible Anpassung an die Prüfbedingungen für verschiedene Komponenten. So können Vordruckregler, Doppelmembranregler, Schaumdrucksonden und Füller geprüft und kalibriert werden.
Integrierte Sensorik
Erfasst präzise Daten zur Überwachung und Analyse der Komponenten in Echtzeit. Ein defekter Doppelmembranregler kann so außerhalb der Maschine getestet werden und verhindert unnötige Produktionsstillstände.
Energieeffizienz
Macht den Druckluftverbrauch von Füllern transparent und deckt Undichtigkeiten auf, um Verluste zu vermeiden.
Benutzerfreundliche Oberfläche
Einfach zu bedienendes Interface, das eine intuitive Steuerung und Überwachung ermöglicht.
Ihr Benefit der Advanced Testbench
Vermeiden Sie ungeplante Stillstandszeiten, indem Sie Ihre Systemkomponenten vor dem Einbau oder im Rahmen der Wartung auf Herz und Nieren prüfen. Die Advanced Testbench macht Qualität messbar.
